S/V 70 -Centrál

andreC70 · Příspěvek od **andreC70** » 02 úno 2020 20:54

Ahoj, nevíte kam přesně napojit čínskou jednotku dálkového zamykání aby otevírala i kufr? Podařilo se mi dostat do stádia že auto zamyká i odemyká, blinkry bliknou ale u toho kufru jsem ztroskotal. Vím kam poslat 12V u auta aby se otevřel kufr ale nevím jak to spojit s tou jednotkou.

Xenomorfus · Příspěvek od **Xenomorfus** » 19 úno 2020 22:39

Zdar!
Trošku to oživím. Bohužel odkaz od kolegy:

kwiko píše: .......
.......
Kup si univerzal nacvakaj to na prislusne piny a hotovka. Tu mas obrazok...

[...zde byla adresa na "obrázek", ale nelze ji ani postnout, při pokusu o přidání příspěvku mi vyskočí hláška: "Nelze zjistit rozměry obrázku"...

mi nefunguje.
Nemáte někdo zálohu?
Mám koupené jiné ovládání DO (jednotka + 2x ovladač), ale nenašel sem schéma zapojení stávající jednotky, abych ji mohl nahradit...
Díky za případné info.

Příspěvek od **f.e.e.t** » 20 úno 2020 06:54

Hoď sem schéma toho univerzál dálkového ovládání co sis pořídil. Mrkneme na to. Původní (originál) jednotka v autě musí zůstat zachována.

Xenomorfus · Příspěvek od **Xenomorfus** » 20 úno 2020 07:17

Dekuji,
Snad to bude k precteni, resim to z mobilu v praci...

Zeb · Příspěvek od **Zeb** » 20 úno 2020 20:57

Mám nákras od KWIKA

Xenomorfus · Příspěvek od **Xenomorfus** » 20 úno 2020 21:04

Super!
Díky moc. Jak psal f.e.e.t., že jednotky zůstanou zachované, tak předpokládám, že tu novou jednotku (jednotlivé kabely) připojím ke stávajícímu svazku.
Hluboké klanění.
Snad vám budu moct jednou někde na sraze koupit alespoň pivo

Příspěvek od **f.e.e.t** » 21 úno 2020 06:39

Podle toho tvého schéma nebude problém ti napinovat ke stávající jednotce na piny co jslu vypsané na obrázku od kwika.

Jediný problém vidím v signalizaci blinkrů při zamykání a odemykání. (Já doposud neblikám!)

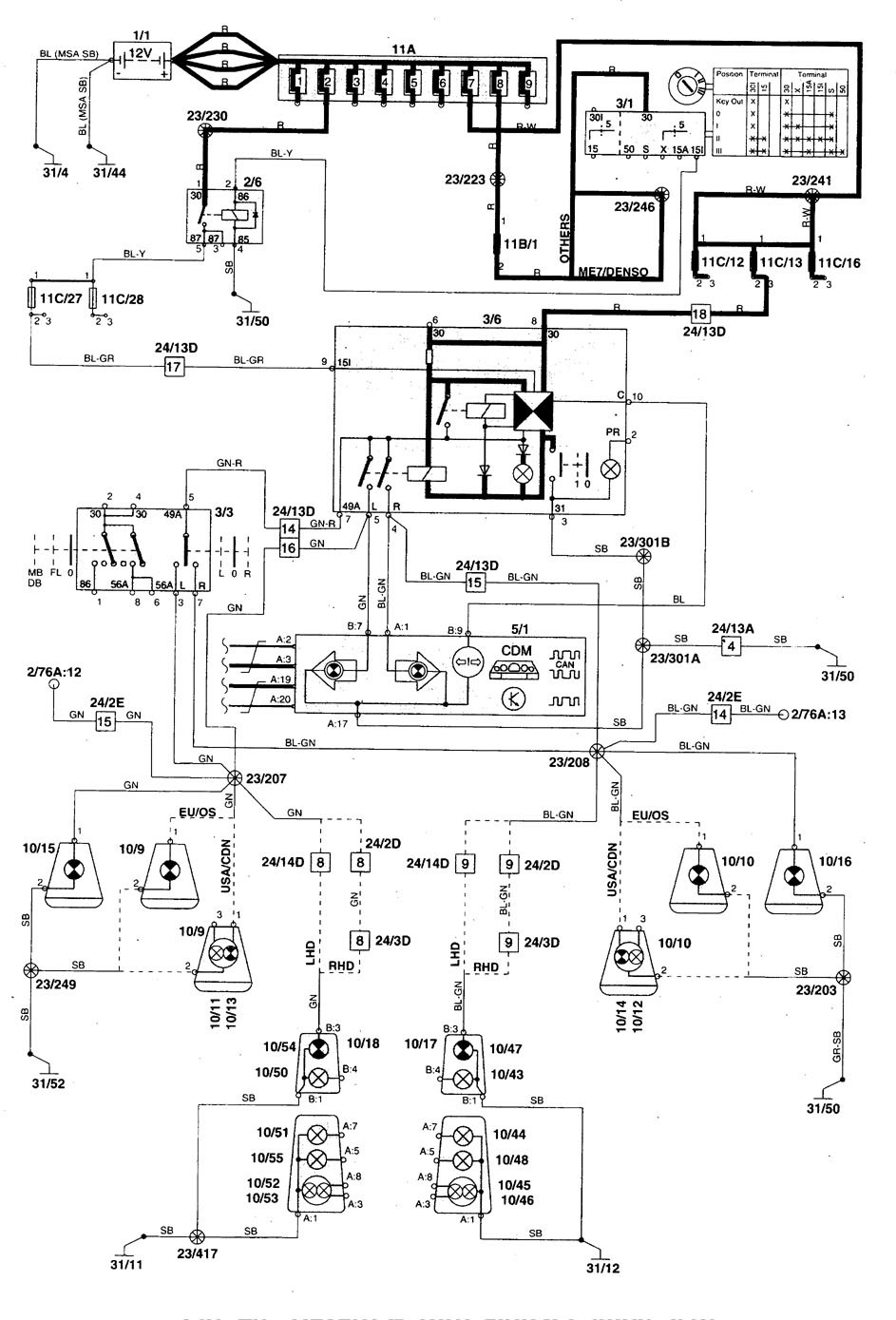

Taky je schéma, které jsem pracně našel na netu, kde pod označením 3/6 je ovládací relé výstražných světel.

https://www.carknowledge.info/wp-content/uploads/2017/07/volvo-V70-wiring-diagram-hazard-lamps-1998.jpg

Což je vlastně tlačítko výstražného trojúhelníku pod rádiem na středové konzoli. To když se vyndá a odpojí, tak přestanou jít blinkry. Tam bych potřeboval já přijít na to, kam připojit ovládací drát z mojí univerzální ovládací jednotky, protože jsem na to jednoduše nepřišel. Zkoušel jsem to několikrát a odpálil jsem 3x10A pojistku. Pak došly pojistky.

A ty budeš mít stejný problém, protože podle obrázku od Kwika se ti podaří maximálně rozblikat jednu stranu, pokud to spojíš i pro druhou, tak když pustíš blinkry, budou ti blikat obě strany. Pozor na to. Jediný řešení je ten výstup přivézt na to ovládací relé světel/výstražného trojúhelníku a na tom jsem ztroskotal. :-/

Xenomorfus · Příspěvek od **Xenomorfus** » 21 úno 2020 11:46

Dekuji, dam na to bacha. O vikendu (mozna uz dnes) na to mrknu.
V nejhorsim necham blikat jednu stranu, nezblaznim se.
O vysledek se pak samozrejme podelim.

Xenomorfus · Příspěvek od **Xenomorfus** » 23 úno 2020 13:49

Takže přátelé,
jednotka úspěšně namontována, funguje jak má. Dosah jednotky jsem neměřil, respektive určitě funguje minimálně na 20m. Dál sem neměl vzhledem k umístění v garáži prostor.
Děkuji tedy ještě jednou, nákres od Kwika moc pomohl.
Co se týče připojení směrových světel, tak na kabely k tlačítku zapínání výstražných světel to jednoduše nejde. Leda by se jeden vbastlil přímo dovnitř, protože v krabičce pod tlačítkem je i elektronika spínaní a přerušovač a relé.
Připojení ke stávající jednotce, která má každou stranu směrových světel na svém kabelu (viz nákres od Kiwika), pokud má nově dodávaná jednotka pouze jeden vývod na směrová světla, provedeme takto:
- na vývod z jednotky uděláme rozdvojení a na každé rozdvojení umístíme diodu tak, že je směrem od jednotky naší nové jednotky v propustném směru.
- diody pak jednotlivě připojíme ke každé (levé a pravé) straně ovládání směrových světel (viz Kiwikův nákres) Měla by bohatě stačit 2x např.: https://www.gme.cz/dioda-p1000k
Jelikož jsem to dobastlil až dneska, diody (viz výše) budu kupovat, až se dostanu někdy přes týden do GESu.

Xenomorfus · Příspěvek od **Xenomorfus** » 25 úno 2020 18:40

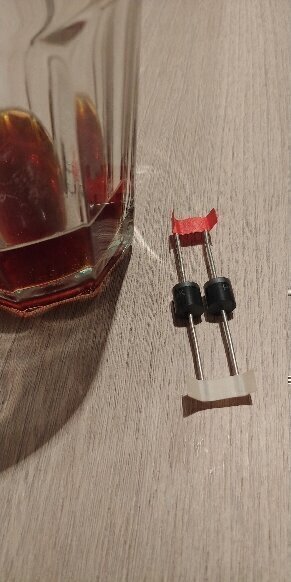

Dnes jsem se stavil v GESu a koupil tyto dvě diody: https://www.ges.cz/cz/dioda-diotec-p1000k-GES04913498.html Určitě by tam stačila i nějaká slabší (6A), ale mám rád rezervu

.
Napojil jsem je na kabel z jednotky ovládající směrová světla a každou z nich pak ke každé straně směrových světel (L+P). Asi je to pochopitelné z fotky. A to je vše. Při zamčení / odemčení blikají všechny 4 blinkry a páčka pod volantem funguje tak jak má.
Tímto je moje instalace náhradního dálkového ovládání centrálu ukončena

Příspěvek od **f.e.e.t** » 25 úno 2020 18:44

Dnes také koupeno, zítra to tam nainstaluju.

Xenomorfus · Příspěvek od **Xenomorfus** » 25 úno 2020 18:58

Super!
No, to si jdu dát taky panáčka!

))

Příspěvek od **f.e.e.t** » 26 úno 2020 17:13

Tak už také blikám při zamčení a blinkry fungují bez problémů.

Xenomorfus · Příspěvek od **Xenomorfus** » 26 úno 2020 18:41

Tak gratuluju!
Jak bychom řekli u nás: "Zje šikovny jak cyp!"

.
